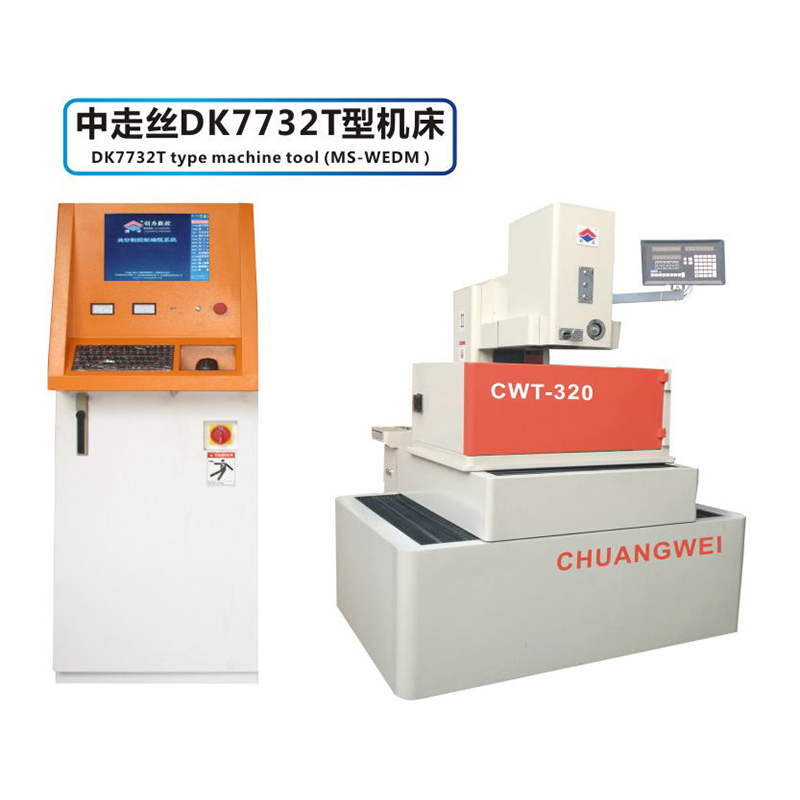

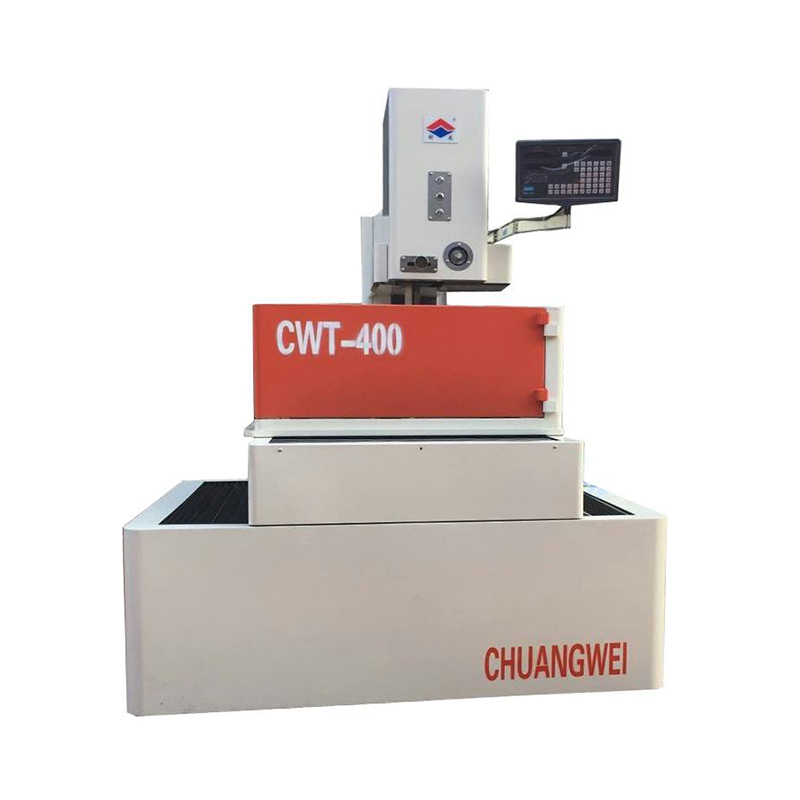

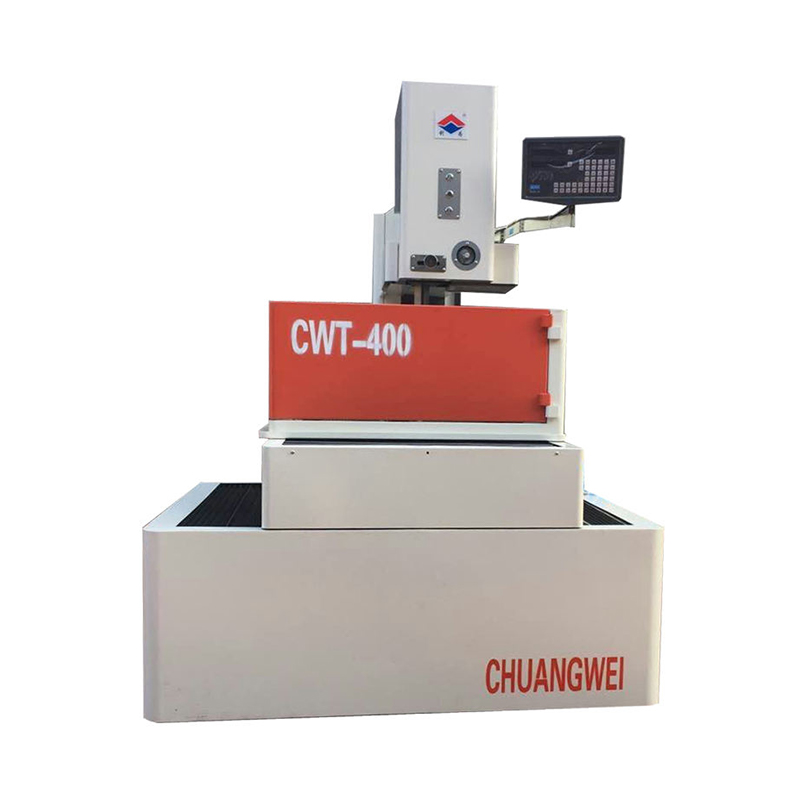

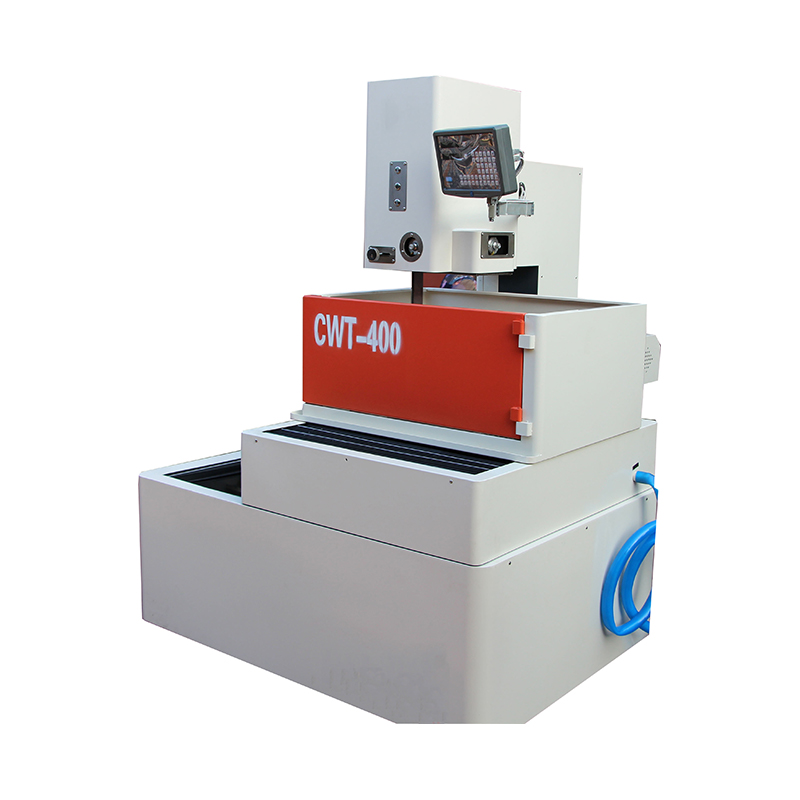

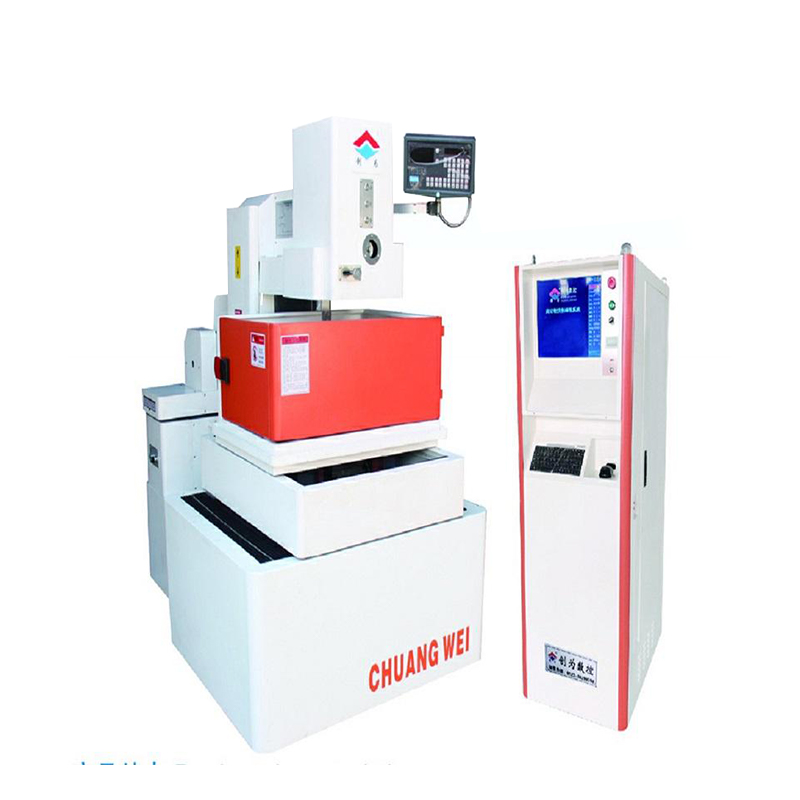

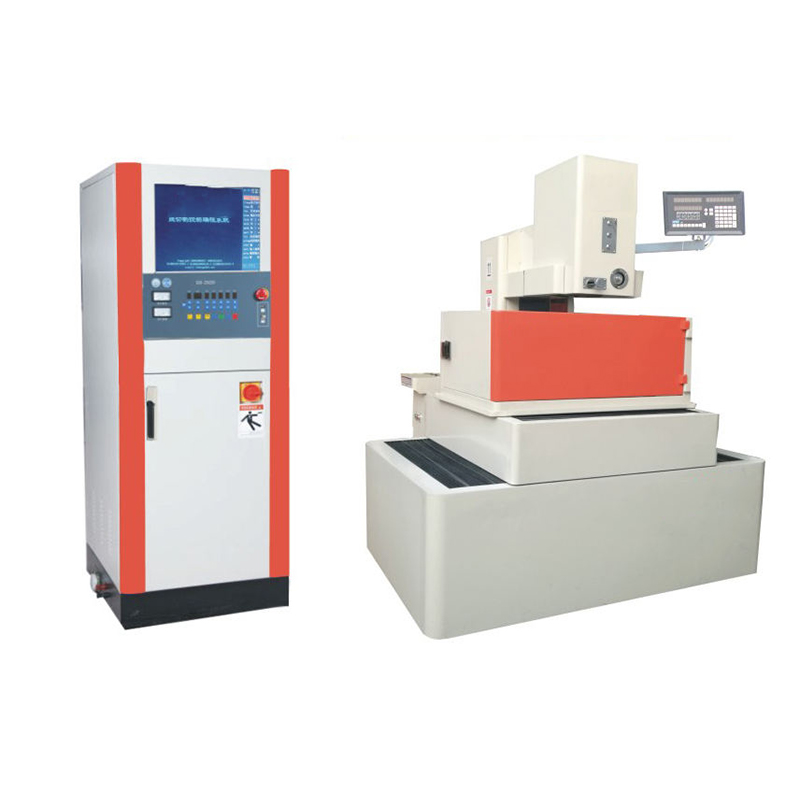

DK7732 T-Type Servo Anti-Resonance CNC Wire EDM Machine de coupe à vitesse moyenne

1. Lit de machine à outils: adopte la structure globale de la boîte duplex de type T; La structure de charge principale des côtes de support connecte le chariot, la grille, la surface de référence du transport du fil, la formation d'un ensemble stable de multiples lignes combinées de type T, surfaces et corps, l'installation de sable en plastique l'installation de la rigidité et de la stabilité du corps de la machine globale, et la planéité de la surface du corps de la machine.
2. Pièce de chariot: le chariot adopte une structure de côtes de renforcement en forme de champ concave et convexe, une structure organisationnelle stable de coulée de sable en plastique, pas facile à produire des erreurs de forme (déformation). La vis à billes et le guide linéaire sont conçus pour être installés sur le même plan de référence de base pour améliorer la précision de la position de l'assemblage et éliminer les erreurs d'assemblage (.
3. Pièce de rack de fil: La colonne utilise une structure de boîte de type C. La partie supérieure de la colonne de type C (grille supérieure) et le corps du rack de fil inférieur sont des grilles de fil relativement fixes, qui sont rigides et pas faciles à résonner; Le mécanisme de ressort de compression numérique de l'ensemble de roues métalliques assure la tension d'équilibre du fil de molybdène; Le mécanisme de soulèvement de la tige de guidage carré utilise un engrenage à ver, un mécanisme de matériel hélicoïdal et un guide de 900 V, et un curseur en forme de V pour serrer et verrouiller, qui peut régler de manière fiable et commodément réglé la hauteur de coupe (électriquement); Le dispositif de pulvérisation à eau supérieure se compose d'une plaque d'écrasement d'eau et d'un guide métallique, qui est connecté au fond de la tige de guidage carrée pour stabiliser la vibration du fil de molybdène et aider la plaque de pulvérisation d'eau supérieure pour vaporiser complètement le liquide de refroidissement sur la partie de traitement.
