1, le principe de base du traitement de coupe par fil EDM:

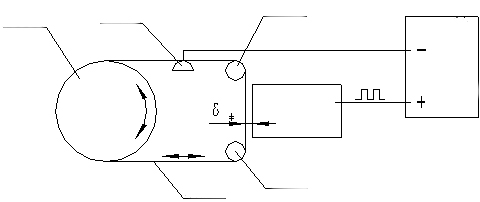

Traitement de coupe du fil EDM, décharge d'impulsions entre le fil d'électrode et la pièce, comme le montre la figure un. En arrivant à une impulsion électrique, entre le fil d'électrode et la pièce produit une décharge d'étincelle, au centre du canal de décharge, la température est instantanément jusqu'à 10 000 ℃ ou plus, une température élevée de sorte que le métal de la pièce fond, afin d'atteindre le but de couper le métal.

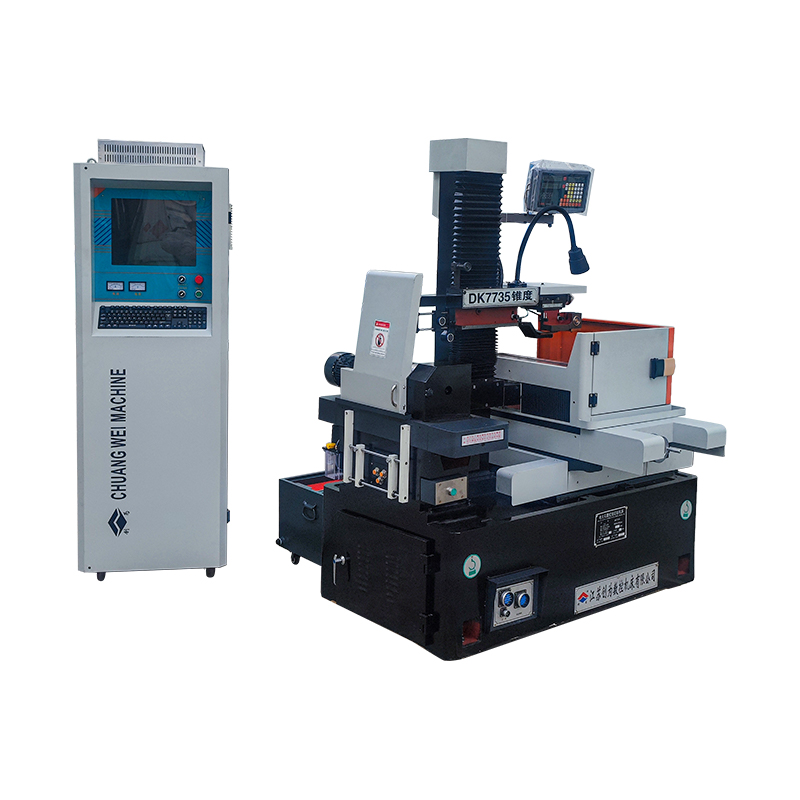

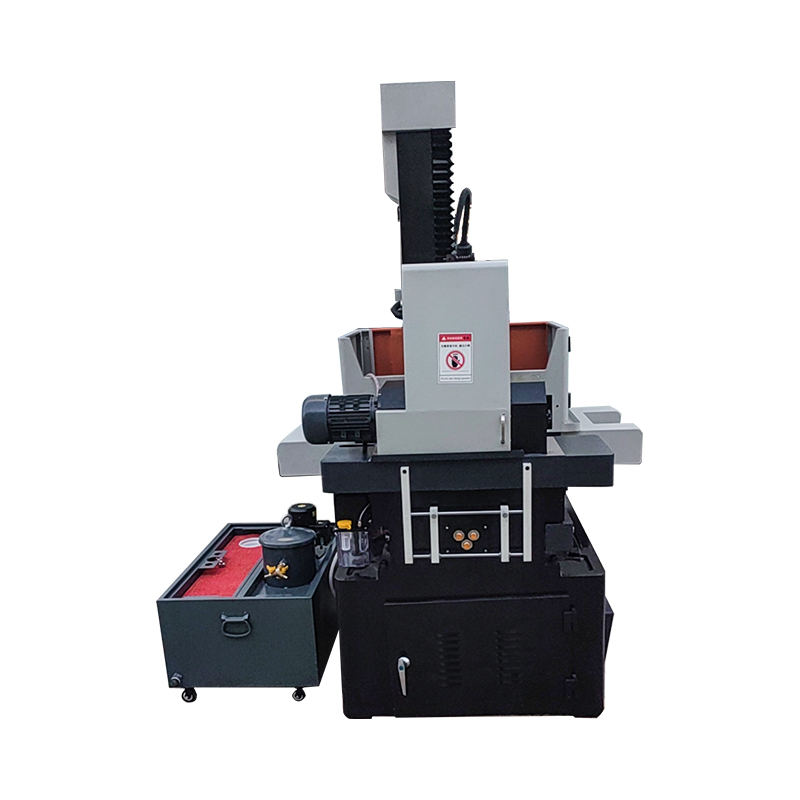

2, la composition de la machine-outil:
La machine-outil se compose principalement d'un mécanisme de transport de fil de travail, d'un système de contrôle de la machine à fluide de travail, de système de commande de machine à machine et numérique et à d'autres pièces.
(1) la table de travail
La table de travail est utilisée pour serrer la pièce à traiter, pour réaliser le traitement de l'alimentation automatique. Il est principalement composé d'une plaque croisée supérieure et inférieure, d'une vis à billes de précision, d'un engrenage sans contrecoup et d'un guide. La plaque de traînée supérieure et inférieure se déplace d'avant en arrière le long de la voie de guidage linéaire de précision et sa puissance est transmise par le moteur de trempage à la vis de la bille à travers l'ensemble d'équipement sans réaction pour atteindre, en raison de la réalisation d'une impulsion pour faire en sorte que la table de travail déplace 0,001 mm, et dans le fonctionnement des exigences de sensibilité, lisse, et donc la plaque de traînée de précision, non seulement la voie de bille, la bille de backlash du haut et ont un certain degré de rigidité et de résistance à l'usure. Une certaine rigidité et résistance à l'usure.
(2) Pièces de transport par fil
Le composant de transport du fil est principalement utilisé pour conduire le fil d'électrode en fonction d'un certain mouvement de vitesse linéaire et le fil d'électrode est soigneusement enroulé sur le baril de stockage, le mécanisme de transport du fil est composé d'un baril de stockage moteur, d'une plaque de traînée supérieure et inférieure, d'une courroie synchrone, d'un dispositif d'inversion et d'autres composants.
Ses exigences de base sont:
① Le cylindre de rangement sur une main rotative se déplaçant, pour s'assurer que le fil d'électrode dans le cylindre de stockage est soigneusement disposé.
② Le randonnée radiale et le randonnée axiale du cylindre de stockage doivent être faibles.
③ Le cylindre doit être tourné vers l'avant et vers l'inverse.
④ Le mécanisme de stockage du fil doit être isolé du lit.
⑤ La pièce de transport du fil adopte un couvercle fermé pour empêcher le liquide de travail d'éclabousser.
(3) Pièces de cadre en fil
Les pièces Wireframe sont principalement composées de colonnes, d'un cantilever supérieur et inférieur, une roue guide, une tête conique et d'autres composants. Le composant filaire et le composant de cylindre de stockage de fil forment ensemble le système de mouvement du fil d'électrode. La fonction principale du fil de fil est de prendre en charge le fil d'électrode lorsqu'il se déplace à une vitesse linéaire stable et de maintenir la partie de travail du fil d'électrode à un certain angle géométrique par rapport au plan de table.
L'ensemble conique (plaque de traînée de type transversal monté sur le cantilever supérieur) peut s'assurer que la pièce d'usinage atteint 6 ° / 80㎜.
(4) Composants de lit
Le lit est une structure de boîte carrée entière, donc la rigidité et la résistance sont bonnes, dont la partie supérieure est équipée de pièces de table, de pièces filaires et de pièces de transport du fil, et la partie inférieure est équipée d'un réservoir de liquide de travail et de pièces électriques de la machine-outils, qui n'est pas seulement sûre mais également propice à l'amélioration de l'environnement de fonctionnement. $$.
