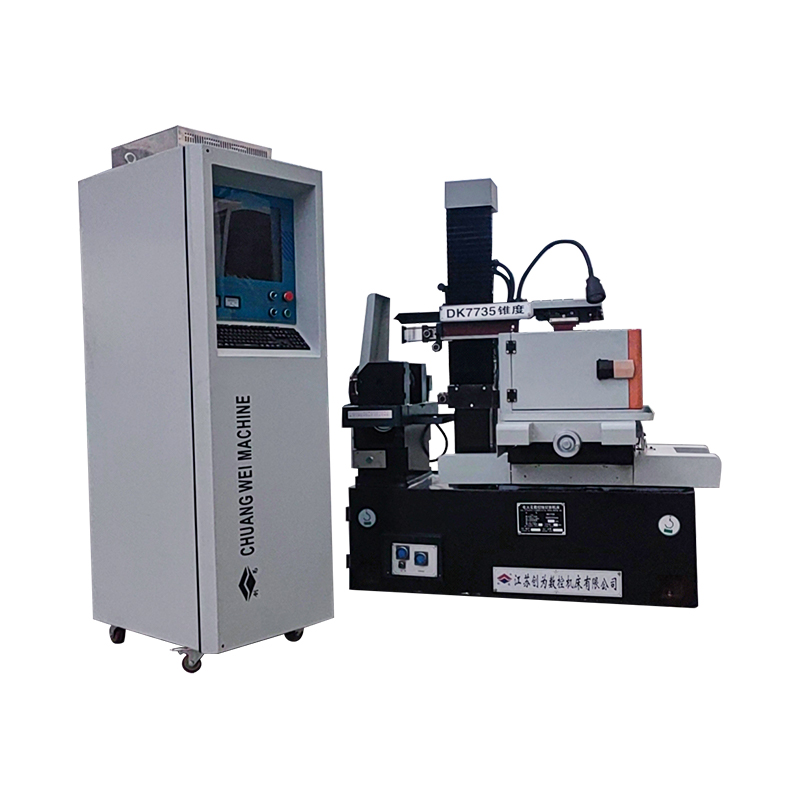

DK7745FZ Machine de coupe de fil EDM de stepre de haute précision CNC CNC

1 、 Le lit de la machine est fait de coulée de sable en résine, après la deuxième déformation de trempe, et une résistance élevée.
2 、 avec des performances stables, une puissance de sortie élevée, une vitesse de coupe rapide, une finition de surface élevée, une faible perte de fil de molybdène, etc. La perte de fil de molybdène ultra-bas réduit considérablement les coûts de traitement.
3. Intégration de la programmation et du contrôle: les graphiques complexes peuvent être convertis en DXF par CAD, suivi en temps réel des graphiques de traitement et une variété d'affichages d'état de traitement, mais a également une mémoire de pannes de courant, de dos court-circuit, de protection des câbles cassée, d'arrêt automatique, de rotation d'angle arbitraire et d'autres fonctions.
4. Adoption du convertisseur de fréquence spécial de coupe de fil de marque pour contrôler le moteur de transport du fil, une régulation de vitesse infiniment variable, avec un interrupteur d'induction inversant sans contact, pas d'interférence d'étincelle lors de l'inversion, pas de bruit inverse, le fonctionnement du moteur lisse, l'amélioration de la fiabilité et de la sécurité de la machine-outil.

Le principe de base de la coupe du fil EDM consiste à utiliser l'électrode de l'outil pour une décharge d'impulsion sur la pièce pour obtenir le traitement, le traitement de coupe du fil EDM n'a pas besoin de faire l'électrode de moulage, l'utilisation de fil métallique fin (généralement appelé fil de molybdène) comme électrode à l'outil. Le pôle positif de l'alimentation d'impulsion est connecté à la pièce et le pôle négatif est connecté au fil de molybdène; Le fil de molybdène se déplace d'avant en arrière à une certaine vitesse, et il pénètre en continu et quitte la zone de décharge; Dans le même temps, un milieu liquide est pulvérisé entre le fil de molybdène et la pièce. Tant que l'opérateur contrôle efficacement la vitesse et la trajectoire du mouvement du fil de molybdène vers la pièce, la forme et la taille requises de la pièce peuvent être coupées. La trajectoire du mouvement de la pièce est formée par les mouvements x et y de la table de coordonnées (deux moteurs à pas contrôlés dans les directions longitudinales et transversales).
La machine principale de la machine à coupe métallique CNC de la série DK est composée d'un lit, d'une table de travail, d'un dispositif de transport de fil, d'un wireframe, d'un réservoir de liquide de refroidissement, d'appareils électriques de machine, d'accessoires et d'autres composants. Il est basé sur le lit, et la table, le porte-fils et le cadre métallique sont installés sur la même surface de base du lit.
Les éléments suivants sont introduits séparément:
1） lit
Le lit est une fonte de sable de résine de type boîte, qui est une structure de coulée entière, dont la partie supérieure est montée sur la table de travail, le cylindre de stockage de fil, le filon, l'éclairage et d'autres composants.
2） Tableau de travail
La table de travail est principalement composée d'une table de travail, d'une plaque de traînée moyenne, d'une vis à billes et d'une boîte de vitesses variables, etc. Le mouvement longitudinal et transversal de la plaque de traînée adopte la structure du guide de balle, respectivement, par le moteur de pas à travers deux paires de vis d'entraînement de l'engrenage à réaction pour réaliser le mouvement de la table de travail. La vis à billes présente les avantages d'une précision élevée de transmission, d'une efficacité élevée et d'une longue durée de vie.
(3) Dispositif de transport en soie
Le cylindre de stockage de fil est composé d'un cylindre creux à parois minces. Moteur à travers le connecteur pour entraîner la rotation du cylindre de stockage, tandis que le mouvement du cylindre de stockage alternatif à partir de la vitesse de l'engrenage après la vis pour entraîner la plaque de traînée du dispositif de transport du fil.
Le changement de direction fréquent de la plaque de traînée de cylindre de stockage de fil est contrôlé par un ensemble de commutateurs inductifs, qui est simple et sensible en fonctionnement, et les pare-chocs gauche et droit sont équipés d'un dispositif d'assurance de surcharge, qui coupe le courant du moteur de transport de fil lorsque l'interrupteur inductif échoue à modifier la direction.
4） wireframe
Le fil de molybdène est comme une courroie à volante fermée, entraînée par la bobine pour travailler dans les deux sens, des rangées de roues et une paire de roues principales par le fil de molybdène enroulé autour du cycle de fonctionnement.
La roue de guidage adopte une section scellée de fil de molybdène verticalement.
5） Réservoir de liquide de refroidissement
La pompe à eau envoie le liquide de travail dans la zone de traitement, le laitier s'accumule dans la boîte sale, qui doit être nettoyée régulièrement, et le liquide de refroidissement de travail utilise du liquide saponifié DX-1.
6） accessoires
① Disponxe: groupes de luminaires pour fixer la forme plate ou la pièce cylindrique, le département de la structure des vis de plaque de pression, avec des vis de type T pour fixer le luminaire sur la table de travail.
② CRANK: Utilisé pour enrouler la soie tourne le cylindre de stockage de la soie.
③ Roue de fil serré: utilisé pour la tension manuelle du fil de molybdène.
